Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM |
|---|---|---|---|

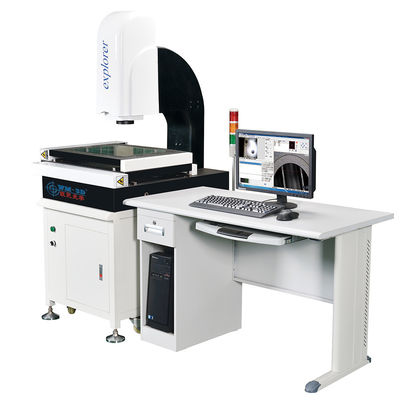

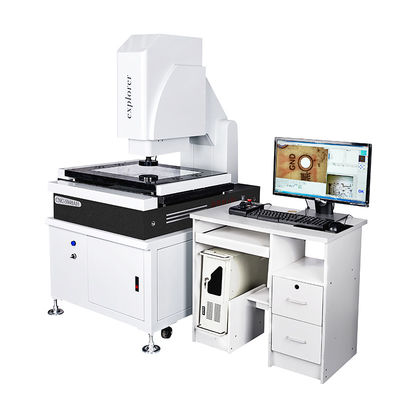

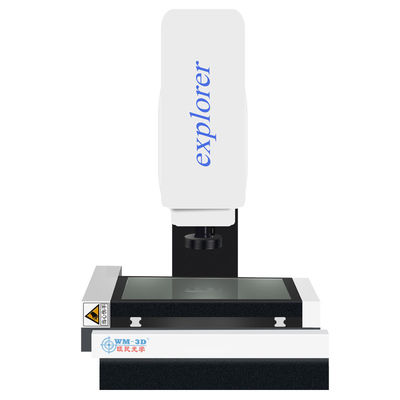

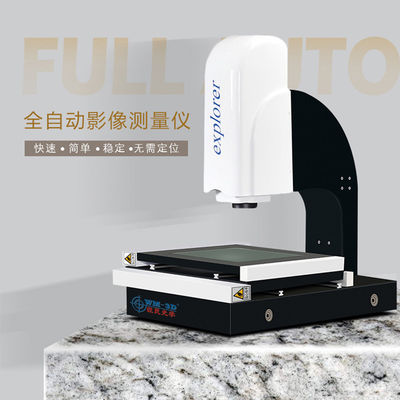

| İsim: | Wm-3d otomatik görüntü ölçüm cihazı | Kesinlik: | 3um |
| Hız: | 200 mm/sn | İşlev: | Ölçme ve algılama |
| Genel kullanım: | Elektrik, plastik, kalıp, makine, konektörler ve mobil | Renk: | Beyaz |
| Güç: | 220V /50HZ | Ürün adı: | Wm-3d otomatik görüntü ölçüm cihazı |
| Vurgulamak: | 50HZ CNC Video Ölçüm Makinesi,220V CNC Video Ölçüm Makinesi |
||
|
Modeli |

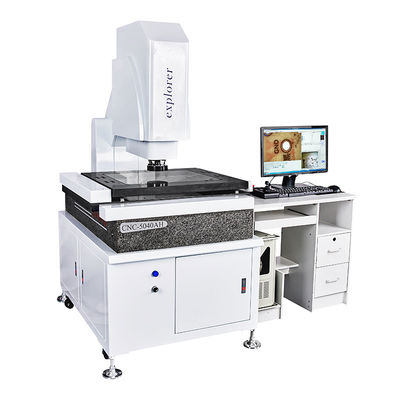

CNC-5040 |
||||
|
|
cam masa boyutu |
530*430 |
|||
|
|
Metal masa boyutu |
700*600 |
|||
|
|
Çalışma seyahati XY |
500*400 |
|||
|
|
Z ekseni hareket yüksekliği (mm) |
200 odak |
|||
|
|
XYZ ekseni dijital ekran çözünürlüğü |
0.5um |
|||
|
|
XY eksen değeri hatası |
≤(3+L/200)L ölçülen uzunluktur, birim mm) |
|||
|
|
Ağırlık (kg) |
720 |
|||
|
|
Boyut |
900*1050*1650 |
|||
|
Motor |
Üç eksenli hız |
100 mm/sn |
|||
|
|
Üç eksen konumlandırma hassasiyeti |
0,001 mm |
|||
|
Görüntü sistemi |
Camare |
Sony renkli 1/3″CCD kamera |
|||
|
|
yakınlaştır |
zoom lensli koaksiyel optik zoom lens (2 birini seçin) |
|||
|
|
yakınlaştırma büyütme |
0,7-4,5X |
|||
|
|
video toplam büyütme |
30-230X |
|||
|
|
itiraz alanı |
11,1-1,7 mm |
|||
|
|
Güç |
AC220V/AC110V |
|||
|
|
Güç tüketimi |
100W |
|||
|
Araç aksesuarları |
1Xtube(seçenek) |
0.5Xtube(seçenek) |
çalışma mesafesi |
||
|
Yakınlaştırma lensi |
0,7-4,5X |
0,7-4,5X |
|
||
|
Mercek ekle |
video büyütme |
Malzeme yan alanı (mm)
|
video büyütme |
Malzeme yan alanı (mm)
|
|
|
0,5X seçeneği |
11.8X-74X |
22-3.4 |
5.9X-37X |
44-6.8 |
175 |
|
Standart |
23,5X-148X |
11.1-1.7X |
11.8X-74X |
22-3.4 |
92 |
|
2X seçeneği |
47X-296X |
5.5-0.9 |
23,5X-148X |
11.1-1.7 |
36 |
Esas olarak metalografik ölçüm ve analiz içindir! Bu "Evrensel" modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için bir ölçüm standını en iyi metalurjik mikroskop bileşenleriyle birleştirir.Aydınlık alan, karanlık alan, DIC kontrastı, polarizasyon ve epifloresan dahil olmak üzere tüm gelişmiş sonsuzluk objektifleri ve mikroskopi tekniklerine sahiptir. Burun parçasına beş adede kadar objektif takılabilir.1. Nokta, çizgi, daire, yay ve oval, dikdörtgen ölçebilir ve çok noktalı konumlandırma işleviyle doğruluğu artırabilir.
2. Ölçülerin birleşimi, merkez yapı ve yapının kesişimi, konstrüksiyonun orta noktası, çizgi yapısı, yuvarlak yapı ve yapısal bakış açısı gibi birçok özelliğe sahiptir.
3. Tüm ölçümü bir kerede tamamlamak için SPC veri analizi yetenekleriyle aynı anda büyük miktarlarda iş parçasının hızlı bir şekilde algılanmasını sağlamak için şirketin kendi geliştirdiği CNC ölçüm yazılımı ile birleştirilmiştir.
4. Koordinat çevirisi ve koordinatların düzeltilmesi, ölçümü daha rahat ve verimli hale getirmek ve ölçüm verimliliğini artırmak içindir.
5. Makrolar, aynı parçaları daha hızlı ve daha uygun bir şekilde ölçebilir ve ölçüm verimliliğini artırabilir.
12 ay garanti.Güvenle satın al!
1. Montaj ve kabul tarihinden itibaren 12 ay içinde, ancak sevkiyat tarihinden itibaren 15 ayı geçmemek üzere.
2. Bu süre zarfında, satış sonrası danışmanlık hizmeti ile kullanıcılara telefon ve internet eğitimi vereceğiz.
3. Maliyetli kullanıcılar için makinenin ömür boyu garanti hizmetlerini sunuyoruz.
01.Makine arızası bizden kaynaklı ise yedek parça bedelini tarafımızdan tarafımıza geri gönderebilirsiniz.
02.Ancak ihtiyaç halinde teknisyenimiz eğitim için müşteri tarafına gelir, bilet ve konaklama dışında teknik servis ücretsizdir.
4. Ekstra garanti süresi: Kullanıcıya sağlayacağız satış sonrası uzun ömürlü danışmanlık hizmeti.
