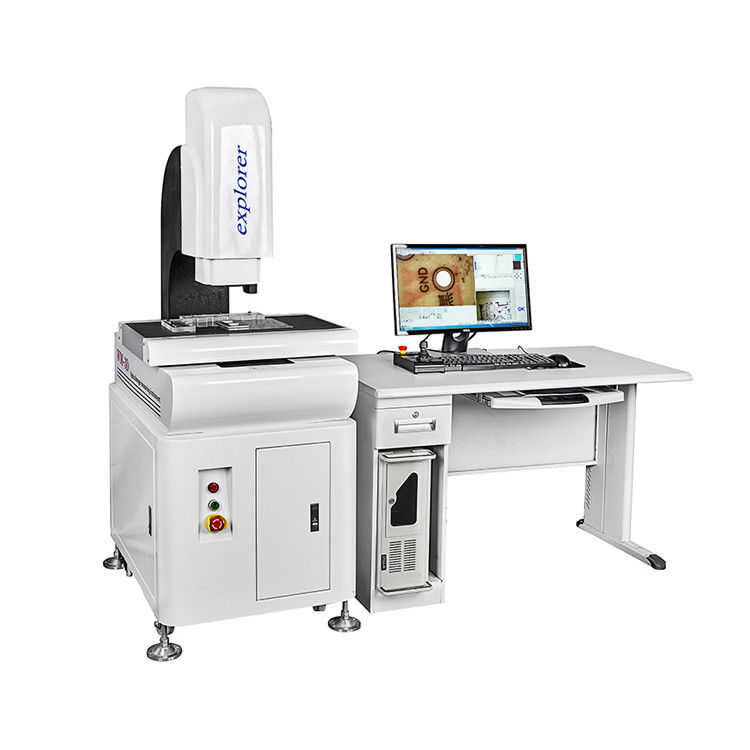

3um Hassasiyet 200mm/s Hız Optik Ölçüm Cihazı ve SPC Veri Analizi

Name: 3um Hassasiyet 200mm/s Hız Optik Ölçüm Cihazı ve SPC Veri Analizi
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

Ürün detayları:

Menşe yeri:	Guangdong, Çin
Marka adı:	WM-3D
Sertifika:	ISO9001
Model numarası:	CNC-3020AH

Detay Bilgisi

Menşe yeri:

Guangdong, Çin

Marka adı:

WM-3D

Sertifika:

ISO9001

Model numarası:

CNC-3020AH

Garanti:

1 Yıl

Özelleştirilmiş destek:

OEM, ODM

isim:

Otomatik CNC Ped Aksesuarları Ölçme ve Analiz Makinesi

Kesinlik:

3um

Hız:

200mm/s

İşlev:

Ölçme ve algılama

Genel Kullanım:

Elektrik, plastik, kalıp, makine, konektörler ve mobil

Renk:

beyaz

Güç:

220V /50HZ

Ürün Adı:

Otomatik CNC Ped Aksesuarları Ölçme ve Analiz Makinesi

Vurgulamak:

High Light

Vurgulamak:

3um Görüntü Boyutu Ölçüm Sistemi

Görüntü Boyutu Ölçüm Sistemi Optik

Optik Ölçüm Cihazı 200mm/S

Ticaret Bilgisi

Fiyat:

$18,000.00/sets 1-4 sets

Ambalaj bilgileri:

Auto CNC Pad Accessories Measuring and Analysing Machine Otomatik CNC Ped Aksesuarları Ölç

Ürün Açıklaması

3μm Görüntü Boyutu Ölçüm Sistemi

200mm/s Hızında Optik Ölçüm Makinesi

Ürüne Genel Bakış

Otomatik CNC Pad Aksesuarları Ölçüm ve Analiz Makinesi - Hassas boyut analizi için gelişmiş optik ölçüm sistemi.

Teknik Özellikler

Model CNC-3020

Cam Tabla Boyutu 330×230mm

Metal Tabla Boyutu 350×250mm

Çalışma Mesafesi X.Y 300×200mm

Z ekseni Hareket Mesafesi 200mm odak

X.Y.Z ekseni Dijital Ekran Çözünürlüğü 0.5μm

X.Y Ekseni Değer Hatası ≤(3+L/200) burada L mm cinsinden ölçülen uzunluktur

Ağırlık 720kg

Boyutlar 700×900×1650mm

Motor Özellikleri

Üç Eksen Hızı 100mm/s

Üç Eksen Konumlandırma Doğruluğu 0.001mm

Görüntü Sistemi

Kamera Sony renkli 1/3" CCD kamera

Yakınlaştırma Yakınlaştırma lensli koaksiyel optik zoom lens (2'den birini seçin)

Yakınlaştırma Büyütme 0.7-4.5X

Video Toplam Büyütme 30-230X

Objektif Alanı 11.1-1.7mm

Güç AC220V/AC110V

Güç Tüketimi 100W

Cihaz Aksesuarları

Aksesuar Video Büyütme Malzeme Yan Alanı (mm) Video Büyütme Malzeme Yan Alanı (mm) Çalışma Mesafesi

0.5X Seçeneği 11.8X-74X 22-3.4 5.9X-37X 44-6.8 175

Standart 23.5X-148X 11.1-1.7X 11.8X-74X 22-3.4 92

2X Seçeneği 47X-296X 5.5-0.9 23.5X-148X 11.1-1.7 36

Temel Özellikler

Hassas konumlandırma performansı ile yüksek hızlı hareket için çift kapalı döngü hareket kontrolü

USB ve S-Video bağlantısına sahip gömülü motor kontrol modülleri

SPC veri analizi yeteneklerine sahip entegre CNC ölçüm yazılımı

24 bağımsız grup ve 200 adımlı sürekli değişken kontrol ile gelişmiş yüzey ışık kaynağı

Gelişmiş kararlılık ve hassasiyet için mermer platform yapısı

Ölçüm Fonksiyonları

Öncelikle metalografik ölçüm ve analiz için tasarlanan bu evrensel modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için birinci sınıf metalurjik mikroskop bileşenleriyle bir ölçüm standını birleştirir. Özellikler arasında gelişmiş sonsuz objektifler ve mikroskopi teknikleri bulunur: parlak alan, karanlık alan, DIC kontrastı, polarize ve epifloresan. Burun parçasında beş adede kadar objektifi barındırır ve yükseltildiğinde genişletilmiş kullanım yetenekleri sunar.

Teknik Yetenekler

Geometrik Ölçüm

Gelişmiş doğruluk için çok noktalı konumlandırma ile noktaların, çizgilerin, dairelerin, yayların, oval ve dikdörtgenlerin hassas ölçümü.

Gelişmiş Yapı Özellikleri

Kombinasyon ölçümleri, merkez yapısı, yapıların kesişimi, orta nokta yapısı, çizgi yapısı, yuvarlak yapı ve açısal nokta yapısı.

Verimlilik Araçları

Koordinat çevirisi ve düzeltme fonksiyonları, toplu ölçümler için makro programlama ve otomatik veri işleme.

Yazılım Entegrasyonu

Kapsamlı istatistiksel analiz ve raporlama için doğrudan AutoCAD, Excel ve Word'e veri aktarımı.

Garanti ve Hizmetler

Güven garantisi ile 12 aylık kapsamlı garanti

Kapsam, montaj/kabulden itibaren 12 ay veya sevkiyat tarihinden itibaren 15 ay uzar

Telefon ve internet tabanlı teknik eğitim ve danışmanlık hizmetleri

Maliyet bazlı hizmetlerle ömür boyu makine garantisi

Ücretsiz teknik servis ziyaretleri (seyahat ve konaklama hariç)

Ömür boyu satış sonrası danışmanlık hizmetleri ve katma değerli teknik destek

Kapsamlı yedek parça bulunabilirliği

Şirket Bilgileri

Sertifikalar

Yazılım, ulusal profesyonel standart ölçüm kuruluşları tarafından sertifikalandırılmıştır

Makineler, HSR ajansı standart ölçüm sertifikasyon gereksinimlerine uygundur

Paketleme ve Nakliye
