Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM |
|---|---|---|---|
| Ürün adı: | FPD denetimi için ekipmanlar | Modeli: | CNC-3020AH |
| Renk: | Beyaz | Genel kullanım: | elektronik, plastik, kalıp, makine, donanım, saatler, mobil |
| Malzeme: | granit | kullanım: | Ölçme |
| Ağırlık: | 300kg | Güç kaynağı: | AC 220V/50-60Hz |
| Tip: | tam otomatik | kullanım: | Optik sistem |
| Vurgulamak: | Özel Görüntü Boyut Ölçüm Sistemi,FPD Görüntü Boyut Ölçüm Sistemi |
||
|
Öğeler
|
CNC-3020AH
|

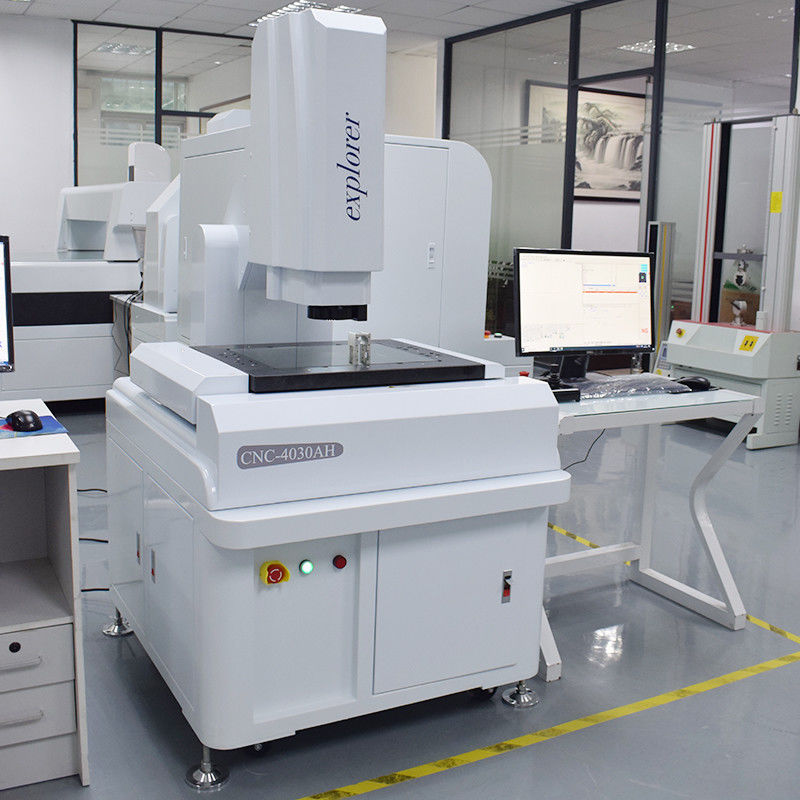

CNC-4030AH
|
CNC-5040AH
|
|
Boyut(mm)(U×G×Y)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Ölçüm aralığı(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ölçüm Doğruluğu (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Tekrarlanabilirlik (μm)
|
3
|
3
|
3
|
|
Ağırlık (kg)
|
300
|
380
|
450
|
|
Görüntü ve Ölçüm
|
CCD
|
Japonca SONYCcD
|
|
|
Len
|
Yüksek çözünürlüklü yakınlaştırma merceği/Sürekli büyütme 0,7-5,0x
|
|
|
Büyütme
|
40-230X(Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
|
|
|
optik ölçek çözünürlüğü
|
x/Y/z ekseni o.0002mm ( 0.2um )
|
|
|
çalışma mesafesi
|
108mm
|
|
Ölçüm yazılımı
|
Sınır çözünürlüğünü iyileştirmek için içe aktarılan yazılım işlevi tarafından geliştirilen 3B ölçüm yazılımını birleştirin.
|
|
Sürüş sistemi
|
X/Y/Z üç eksenli yüksek performanslı Tayvan servo motor, çift kapalı döngü kontrol sistemi
|
|
Aydınlatma
|
Program kontrollü beş halkalı sekiz bölgeli yüzey ışık kaynağı, LED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı renkler
farklı ürünlere eklenir. |
karakteristik:
Ölçüm yöntemi çeşitliliği (otomatik diskriminant, maden noktası ölçüm kontrast ölçümü, tolerans ölçüm karşılaştırması. Ön ayar elemanı), farklı müşterilerin ihtiyaçlarını karşılayabilir, kullanım kolaylığını ve ölçüm hassasiyetini büyük ölçüde artırabilir.
Tek nokta örnekleme yöntemi madencilik noktası, noktalarla güçlendirilmiş çeşitli fare retikül kenar noktası vardır.Bulut hattının çevresini, alanını ve ağırlık merkezini ölçmek için kapalı, bulut hattının en doğru ölçüm yöntemi için üç enterpolasyon algoritmasının kullanımı.
Bir seferde birden fazla turun daha yuvarlak, hızlı ve doğru ölçümünü seçmek için kutuyu üstlenebilir.
Ölçülen veriler bir DXF dosyası veya BMP görüntüleri ve kullanıcı program formatı olarak kaydedilebilir
12 çeşit öğeyi ölçebilir (nokta, çizgi, daire, yay, elips, dikdörtgen, çukur, O şekli, mesafe ve Açı, açık bulut bulut çizgisi ve kapanış çizgileri).
