Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM |
|---|---|---|---|

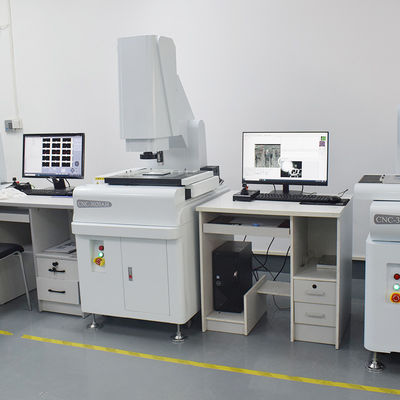

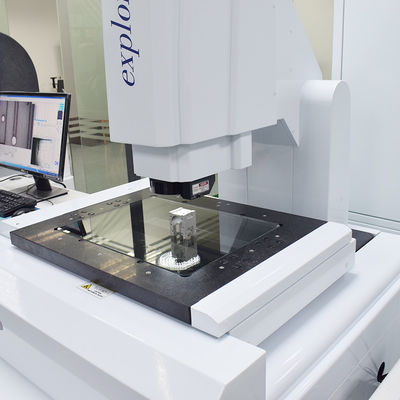

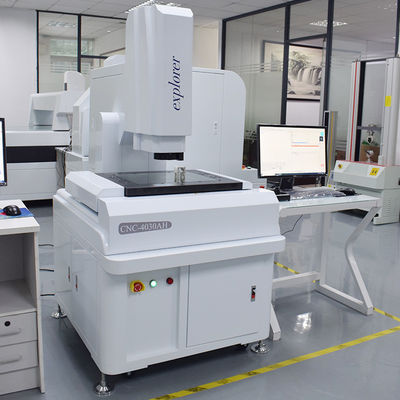

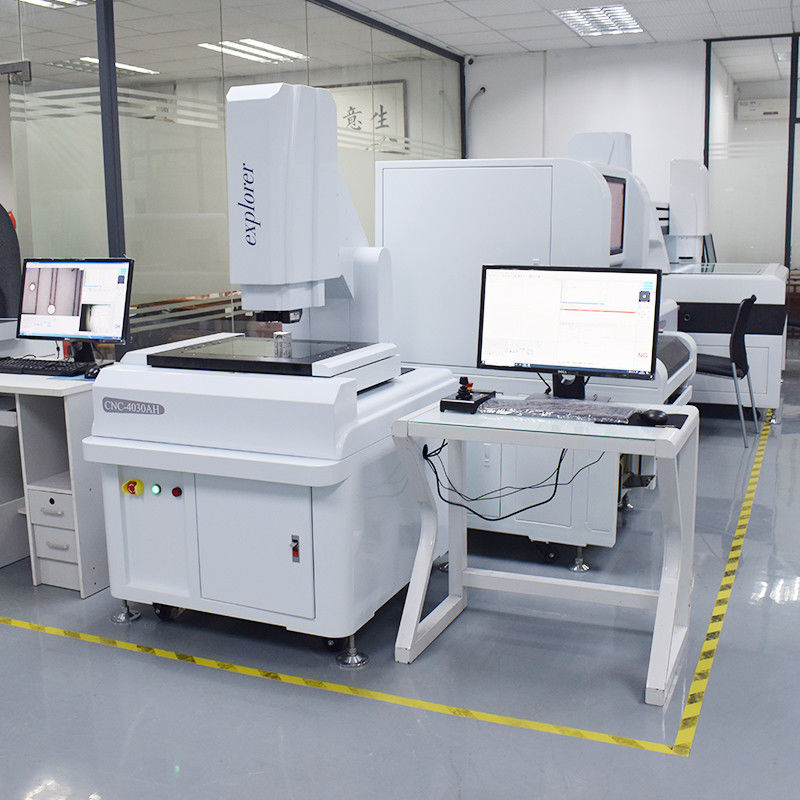

| Ürün adı: | CNC makinesi optique 2.5um optik tarama makinesi yeminli optik görüş ölçme makinesi | Modeli: | CNC-3020AH |
| Renk: | Beyaz | Genel kullanım: | elektronik, plastik, kalıp, makine, donanım, saatler, mobil |
| Malzeme: | granit | kullanım: | Ölçme |
| Ağırlık: | 300kg | Güç kaynağı: | AC 220V/50-60Hz |
| Tip: | tam otomatik | kullanım: | Optik sistem |
| Vurgulamak: | 2.5um Görüntü Boyut Ölçüm Sistemi,Görüntü Boyut Ölçüm Sistemi Tam Otomatik,Granit CNC Ölçüm Sistemi |
||
|
Öğeler
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Boyut(mm)(U×G×Y)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Ölçüm aralığı(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ölçüm Doğruluğu (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Tekrarlanabilirlik (μm)
|
3
|
3
|
3
|
|
Ağırlık (kg)
|
300
|
380
|
450
|
|
Görüntü ve Ölçüm
|
CCD
|
Japonca SONYCcD
|
|
|
Len
|
Yüksek çözünürlüklü yakınlaştırma merceği/Sürekli büyütme 0,7-5,0x
|
|
|
Büyütme
|
40-230X(Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
|
|
|
optik ölçek çözünürlüğü
|
x/Y/z ekseni o.0002mm ( 0.2um )
|
|
|
çalışma mesafesi
|
108mm
|
|
Ölçüm yazılımı
|
Sınır çözünürlüğünü iyileştirmek için içe aktarılan yazılım işlevi tarafından geliştirilen 3B ölçüm yazılımını birleştirin.
|
|
Sürüş sistemi
|
X/Y/Z üç eksenli yüksek performanslı Tayvan servo motor, çift kapalı döngü kontrol sistemi
|
|
Aydınlatma
|
Program kontrollü beş halkalı sekiz bölgeli yüzey ışık kaynağı, LED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı renkler
farklı ürünlere eklenir. |
İşlev Açıklaması:
Eleman ölçümü: Ölçüm noktaları, çizgiler, daireler, yaylar, açılar, oval, dikdörtgen
önceden belirlenmiş sayıda nokta, otomatik tanımlama noktaları, çizgiler, daireler, yaylar.
Eleman yapısı: Merkez yapısı, yapının kesişimi, orta nokta yapısı, çizgi yapısı,
yuvarlak yapı, açı konfigürasyonu.
Önceden ayarlanmış öğeler: noktalar, çizgiler, daireler, yaylar.Koordinat çevirisi, iş parçasını düzeltin.Herhangi birini düzeltin
eksen koordinat sistemi sıfırlama.
Grafikler: Grafik yakınlaştırma, grafik daraltma, grafik kaydırma, seçilen grafikler, daireyi seçin,
grafik, grafik baskı.Yakınlaştırma ayarları, görüntü grisini, doygunluğu, kontrastı, kaydetmeyi, BMP formatındaki görüntüleri ayarlayın.
Çeşitli kenar bulucu modu, bilgisayar otomatik olarak puan alır, otomatik tanımlama turu, ark büyük ölçüde
madencilik noktası hızını artırın.
Görüntü desteği S-Video, AV terminali, USB terminal girişi;640 * 480mm görüntü boyutu.Doğrudan ölçüm verileri
İstatistiksel analiz için AutoCAD'e, çeşitli Ca parametreleri elde edilen basit Xbar-s kontrol tablosu çizebilir.
Çok dilli arayüz değiştirme.
S: neden bizi seçiyorsunuz?
A: 1. Profesyonel bir Ar-Ge ekibi ve satış sonrası ekibi ile 10 yılı aşkın bir süredir ürünlerin ölçümüne odaklandık.
A2.It, dünyaca ünlü bir üretim şehri olan Dongguan şehrinde yer almaktadır.
A3: 12 ay boyunca satış sonrası servis, zamanında ilgilenmek için 48 saat içinde basit problemler.
Teslimat süreniz nedir?Peki paketleme?
A: teslim süremiz, depozitoyu aldıktan sonra 15-20 iş günü ve özelleştirilmiş makineler için 25-35 iş günüdür.Ambalajlarımız iç kısımda profesyonel makine paketleme filmi ile sarılıp sabitlenmekte, dış kısımda ise ahşap kutu ambalaj ve vidalama kullanılmaktadır.Ürünün zarar görmeden güvenli bir şekilde size ulaşmasını sağlayın.
