Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM |
|---|---|---|---|

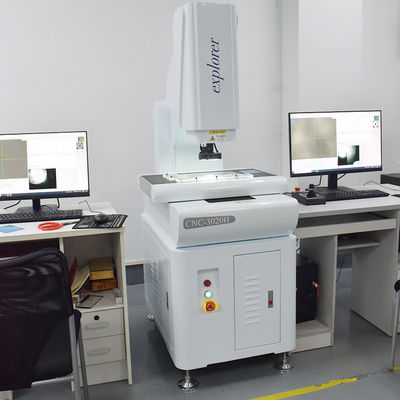

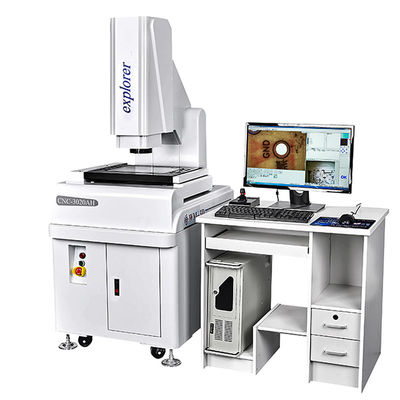

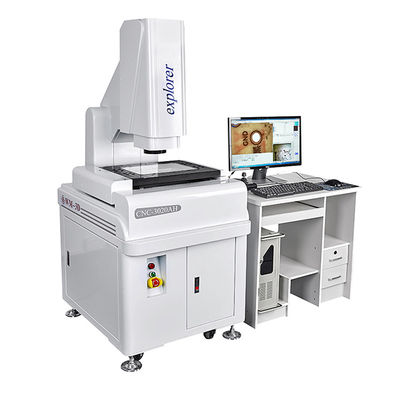

| Ürün adı: | Guangdong otomatik görüntü ölçüm cihazı CNC video ölçüm sistemi | Modeli: | CNC-3020AH |
| Renk: | Beyaz | Genel kullanım: | elektronik, plastik, kalıp, makine, donanım, saatler, mobil |
| Malzeme: | granit | kullanım: | Ölçme |
| Ağırlık: | 300kg | Güç kaynağı: | AC 220V/50-60Hz |
| Tip: | tam otomatik | kullanım: | Optik sistem |
| Vurgulamak: | Otomatik Görüntü Boyut Ölçüm Sistemi,Görüntü Boyut Ölçüm Sistemi CNC,CNC Video Ölçüm Sistemi OEM |
||
|
Öğeler
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Boyut(mm)(U×G×Y)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Ölçüm aralığı(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ölçüm Doğruluğu (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Tekrarlanabilirlik (μm)
|
3
|
3
|
3
|
|
Ağırlık (kg)
|
300
|
380
|
450
|
|
Görüntü ve Ölçüm
|
CCD
|
Japonca SONYCcD
|
|
|
Len
|
Yüksek çözünürlüklü yakınlaştırma merceği/Sürekli büyütme 0,7-5,0x
|
|
|
Büyütme
|
40-230X(Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
|
|
|
optik ölçek çözünürlüğü
|
x/Y/z ekseni o.0002mm ( 0.2um )
|
|
|
çalışma mesafesi
|
108mm
|
|
Ölçüm yazılımı
|
Sınır çözünürlüğünü iyileştirmek için içe aktarılan yazılım işlevi tarafından geliştirilen 3B ölçüm yazılımını birleştirin.
|
|
Sürüş sistemi
|
X/Y/Z üç eksenli yüksek performanslı Tayvan servo motor, çift kapalı döngü kontrol sistemi
|
|
Aydınlatma
|
Program kontrollü beş halkalı sekiz bölgeli yüzey ışık kaynağı, LED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı renkler
farklı ürünlere eklenir. |
Özellikler:
1.Grafik fonksiyon tuşu, grafik yapıcı fonksiyonel tuş ve görsel araç fonksiyonel tuşu, renge göre ayrılır ve taktiksel olarak gruplandırılır, operatör ve alet arasındaki iletişimi hızlı ve kolay hale getirir ve insan ölçüm hızını açıkça artırır.
2. Grafik işlev tuşu siyahtır.
3.Grafik yapıcı anahtar kırmızıdır.
4.Görsel araç işlev tuşu siyah ve yeşildir.
İşlev Açıklaması:
Eleman ölçümü: Ölçüm noktaları, çizgiler, daireler, yaylar, açılar, oval, dikdörtgen
önceden belirlenmiş sayıda nokta, otomatik tanımlama noktaları, çizgiler, daireler, yaylar.
Eleman yapısı: Merkez yapısı, yapının kesişimi, orta nokta yapısı, çizgi yapısı,
yuvarlak yapı, açı konfigürasyonu.
Önceden ayarlanmış öğeler: noktalar, çizgiler, daireler, yaylar.Koordinat çevirisi, iş parçasını düzeltin.Herhangi birini düzeltin
eksen koordinat sistemi sıfırlama.
