Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM |
|---|---|---|---|

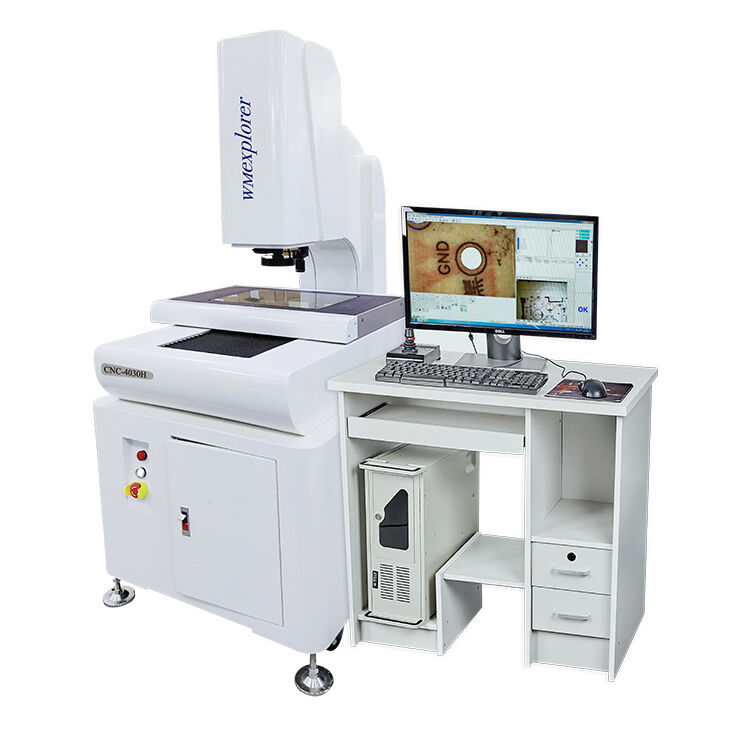

| Ürün adı: | Fabrika doğrudan satış otomatik görüntü ölçüm cihazı CNC-3020H | Modeli: | CNC-3020H |
| Renk: | Beyaz | Genel kullanım: | elektronik, plastik, kalıp, makine, donanım, saatler, mobil |
| Malzeme: | granit | kullanım: | Ölçme |
| Ağırlık: | 300kg | Güç kaynağı: | AC 220V/50-60Hz |
| Tip: | tam otomatik | kullanım: | Optik sistem |
| Çözünürlük: | 0.1um | Kesinlik: | ≦2+L/200UM |
| Vurgulamak: | Saatler CNC Vision Ölçüm Makinesi,CNC Vision Ölçüm Makinesi 0.1UM,Otomatik cnc ölçüm makinesi |
||
|
Öğeler
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Boyut(mm)(U×G×Y)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Ölçüm aralığı(mm)(X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ölçüm Doğruluğu (μm
|
≦2+L/200
|
≦2+L/200
|
≦2+L/200
|
|
Tekrarlanabilirlik (μm)
|
3
|
3
|
3
|
|
Ağırlık (kg)
|
300
|
380
|
450
|
|
Görüntü ve Ölçüm
|
CCD
|
Japonca SONYCcD
|
|
|
Len
|
Yüksek çözünürlüklü yakınlaştırma merceği/Sürekli büyütme 0,7-5,0x
|
|
|
Büyütme
|
40-230X(Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
|
|
|
optik ölçek çözünürlüğü
|
x/Y/z ekseni o.0002mm ( 0.2um )
|
|
|
çalışma mesafesi
|
108mm
|
|
Ölçüm yazılımı
|
Sınır çözünürlüğünü iyileştirmek için içe aktarılan yazılım işlevi tarafından geliştirilen 3B ölçüm yazılımını birleştirin.
|
|
Sürüş sistemi
|
X/Y/Z üç eksenli yüksek performanslı Tayvan servo motor, çift kapalı döngü kontrol sistemi
|
|
Aydınlatma
|
Program kontrollü beş halkalı sekiz bölgeli yüzey ışık kaynağı, LED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı renkler
farklı ürünlere eklenir. |
Ürün Açıklaması
Ürün tanıtımı:
Görüntü ölçüm cihazı noktaları, çizgileri, daireleri ve diğer öğeleri doğru bir şekilde ölçebilir ve özellikle geniş bir ürün yelpazesini büyük miktarlarda ölçmek için uygun olan güçlü bir rapor çıktı işlevine sahiptir.
Makine, elektronik, kalıp, enjeksiyon kalıplama, donanım, kauçuk, düşük voltajlı elektrikli ev aletleri, manyetik malzemeler, hassas donanım, hassas damgalama, konektörler, konektörler, terminaller, cep telefonları, ev aletleri, bilgisayarlar (bilgisayarlar), sıvı kristal televizyonlar (LCD), baskı Devre kartları (devre kartları, PCB), otomobiller, tıbbi ekipman, saatler, aletler ve diğer endüstriler.
Ölçüm nesnesi:
LCD, FPC, PCB, devre kartları, vidalar, yaylar, saatler, saatler, sayaçlar, konektörler (konnektörler, terminaller), dişliler, kamlar, dişler, yarıçap şablonları, diş şablonları, teller ve kablolar, aletler, yataklar, donanım, Damgalama parçaları , ekranlar, test ekranları, çimento ekranlar, ağ paneller (çelik ağ, SMT şablonu), vb.
Ölçüm elemanı:
Uzunluk, genişlik, yükseklik, delik mesafesi, boşluk, Pim aralığı, kalınlık, yay, çap, yarıçap, oluk, açı, R açısı, vb.
S: neden bizi seçiyorsunuz?
A: 1. Profesyonel bir Ar-Ge ekibi ve satış sonrası ekibi ile 10 yılı aşkın bir süredir ürünlerin ölçümüne odaklandık.
A2.It, dünyaca ünlü bir üretim şehri olan Dongguan şehrinde yer almaktadır.
A3: 12 ay boyunca satış sonrası servis, zamanında ilgilenmek için 48 saat içinde basit problemler.
