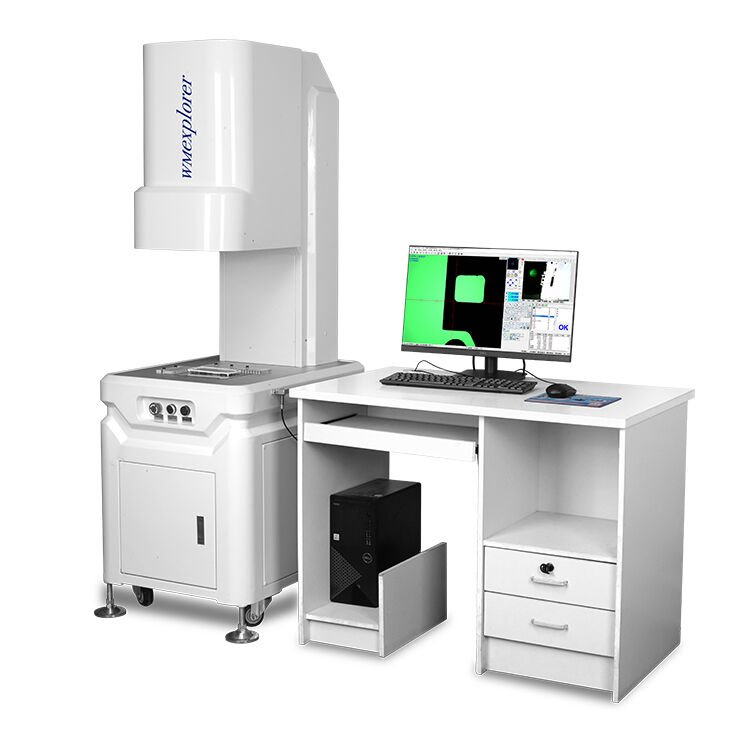

Yüksek Hassasiyetli Optik Profil Projektör Dikey İki Boyutlu

Name: Yüksek Hassasiyetli Optik Profil Projektör Dikey İki Boyutlu
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

Ürün detayları:

Menşe yeri:	Guangdong, Çin
Marka adı:	WangMin Optical
Sertifika:	ISO9001
Model numarası:	CPJ-3020

Detay Bilgisi

Menşe yeri:

Guangdong, Çin

Marka adı:

WangMin Optical

Sertifika:

ISO9001

Model numarası:

CPJ-3020

Garanti:

1 Yıl

Özelleştirilmiş destek:

OEM, ODM

isim:

Yüksek Hassasiyetli Optik Profil Projektörü

Kesinlik:

3um

İşlev:

Mesafe

Malzeme:

paslanmaz çelik

Renk:

beyaz

Ağırlık:

230kg

Ürün Adı:

Yüksek Hassasiyetli Optik Profil Projektörü

Vurgulamak:

High Light

Vurgulamak:

Yüksek Hassasiyetli Optik Profil Projektör

Optik Profil Projektör Dikey

İki Boyutlu dikey profil projektör

Ticaret Bilgisi

Fiyat:

$5,000.00/sets 1-4 sets

Ambalaj bilgileri:

High Precision Two dimensional Optical vertical profile projector Yüksek Hassasiyetli İki

Ürün Açıklaması

Yüksek hassasiyetli iki boyutlu Optik dikey profil projektörü

Ürün Tanımı

Görevleri

Rotasyon 360 Optik Ölçüm Dikey Profil Projeksiyonu:

1. dikey profilli projektör esas olarak uzunluk, açı, kontur ve yüzey şeklinin mekanik parçalarının ölçümü için kullanılır.

2. 360 dönümlü optik ölçüm dikey profil projektörü, her türlü yüzeyi ve karmaşık iş-parçalarını inceleyebilir, cam, vida ipliği, dişli, freze kesicisi vb.

3. optik ölçüm dikey profilli projektör geniş çapta mekanizma ticaretinde, metre, elektrik, ligt endüstrisi, kolej, araştırma enstitüsü ve ölçüm-inlet bölümünde kullanılmaktadır.

4Ölçüm verileri çıkarabilir ve yazıcı ve bilgisayarı bağlayabilir.

Özellikler

2rotasyon 360 optikdikey profilli projektörÖzellik:

Model

CPJ-3020

Tablo

Metal masanın boyutu

450*280mm

Cam masanın boyutu

306*196mm

X ekseni yolculuğu

200 mm

Y ekseni yolculuğu

100 mm

Z ekseni yolculuğu

90 (fokus için)

Ölçüm doğruluğu

3+L/200 um

Çözünürlük (X-eksen,Y-eksen): 0,001 mm

Projector ekranı

Ekran boyutu (mm): Ø 312 Kullanılan aralık>Ø 300 ((metre çizgisi ile)

Ekran dönme aralığı: 0°~360°

Çözünürlük (X eksen,Y eksen): 1 ́ veya 0.01°

Lens

Büyütme: 10X seçenek 20X seçenek 50X seçenek 100X seçenek

Nesne görünümü ((mm): Ø30 Ø15 Ø6 Ø3

Çalışma mesafesi mm: 77.7 44.3 38.4 25.3

İş parçasının maksimum yüksekliği: 80mm 80mm 80mm 80mm

Veri İşleme Sistemi

DP-100 çok fonksiyonlu veri işleme sistemi, İngilizce olarak ortaya çıkıyor, verileri toplamak ve noktayı, çizgiyi, daireyi, açıyı ve mesafeyi ölçmek için kullanılabilir.

Işıklandırma

Akış ve yansımanın aydınlatılması: 24V/150W halogen lamba.

Güç

110V/220V ((AC), 50/60HZ, Toplam güç=400W

Soğuk

Zorla hava soğutması

Boyutları

800*800*1150mm

Ağırlık

230 kg

Hizmetlerimiz

12 aylık garanti. Güvenle satın alın!

1Montaj ve kabul tarihinden itibaren 12 ay içinde, Ancak nakliye tarihinden itibaren 15 ay geçmez.

2Bu süre zarfında, satış sonrası birleştirilmiş danışmanlık hizmeti ile kullanıcılara telefon ve internet öğretimi vereceğiz.

3Kullanıcılar için makinenin ömür boyu garanti hizmeti sağlıyoruz.
01Eğer makine arızası bizim tarafımızdan ise, yedek parçaları bize geri gönderebilirsiniz.
02Ama gereksinim varsa teknisyenimiz müşteri tarafına eğitim için gelir, teknik servis ücretsizdir, bilet ve konaklama hariç.
4. Ek garanti süresi: Biz kullanıcıya sağlayacaktır Satış sonrası uzun ömür Danışma hizmeti.

5Şirketimiz kullanıcılara maliyetle sağlanabilecek yedek parçalara sahiptir.
6KullanıcılaraSatış sonrasıEk değerli teknik hizmet, ömür boyu tercih edilen fiyatla.

Şirket Bilgisi

Sertifikalar

1. yazılımımızı ulusal standart ölçüm sertifikasyonu profesyonel örgütü aracılığıyla.

2. makinelerimiz HSR standart ölçüm sertifikasını verebilir.

Ambalaj ve Nakliye
