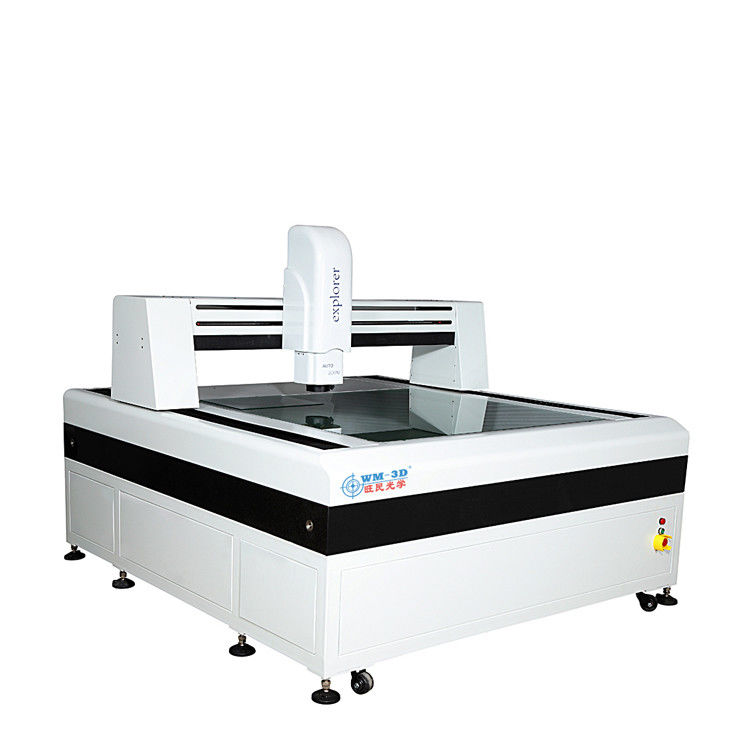

3D Yüksek Hassasiyetli Portal Koordinat Ölçme Makinesi 200mm / S Hız

Name: 3D Yüksek Hassasiyetli Portal Koordinat Ölçme Makinesi 200mm / S Hız
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

Ürün detayları:

Menşe yeri:	Guangdong, Çin
Marka adı:	WM-3D
Sertifika:	iso9001
Model numarası:	CNC-1016

Detay Bilgisi

Menşe yeri:

Guangdong, Çin

Marka adı:

WM-3D

Sertifika:

iso9001

Model numarası:

CNC-1016

Garanti:

1 Yıl, 18 Ay

Özelleştirilmiş destek:

OEM, ODM

Güç:

Elektronik, 220V /50HZ

İsim:

Yüksek Hassasiyetli Video Ölçüm Cihazı

Genel Kullanım:

Elektrik, plastik, kalıp, makine, konektörler ve mobil

İşlev:

Ölçün ve tespit edin

Kesinlik:

3um

Hız:

200mm/s

Ağırlık:

3600kg

Renk:

Beyaz

Ürün Adı:

Yüksek Hassasiyetli Video Ölçüm Cihazı

Vurgulamak:

High Light

Vurgulamak:

Hassas Portal Koordinat Ölçme Makinesi

Portal Koordinat Ölçme Makinesi 200mm/S

3D Koordinat Ölçme Makinesi

Ticaret Bilgisi

Fiyat:

$43,000.00/sets 1-4 sets

Ambalaj bilgileri:

3D high precision video measuring systems optical measuring instrument optic measure system <

Ürün Açıklaması

3 boyutlu yüksek hassasiyetli video ölçüm sistemleri optik ölçüm aracı optik ölçüm sistemi

Ürün Tanımı

3D Yüksek Hassasiyetli Portal Koordinat Ölçme Makinesi 200mm / S Hız 0

1Motor kontrolü için geliştirilen yerleşik modülleri kullanarak, motor hızını buna göre arttırmakla birlikte, aynı zamanda cihazı ve PC arayüzünü basitleştirmek için,USB hattı ve S-Video kablosuyla bilgisayar makineleri ve aletleri.
2. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
3Yüzey ışık kaynağı, 24 bağımsız gruptan oluşur. Her grup sabit akım kaynağı sürücüsü ve 200 adımlı sürekli değişkendir.
4Mermer platformlu, yüksek istikrarlı.

Model			CNC-1016
	Cam masa Boyutu		*11001700**
	Metal masa Boyutu		*12001800**
	Çalışma yolculuğu X.Y		*10001600**
	Z ekseni yol kaldırıcı (mm)		200 odaklama
	X.Y.Z ekseni dijital ekran çözünürlüğü		0.5um
	X.Y ekseni değeri hatası		≤ ((3+L/200) L ölçülen uzunluk,birim mm)
	Ağırlık ((kg)		3600
	Boyutlandırma		*175026501650*
Motor	Üç eksen hızı			100mm/s
	Üç eksenli konumlandırma doğruluğu			0.001mm
Resim sistemi	Camare	Sony renk 1/3 "CCD kamerası
	Büyüt	bir zoom lensli koaksiyel optik zoom lens (2 seçeneği)
	Zoom büyütme	0.7-4.5X
	Video toplam büyütme	30-230X
	İtiraz alanı	11.1-1.7mm
	Güç	AC220V/AC110V
	Güç tüketimi	100W
Aygıt aksesuarları	1Xtube seçeneği	0.5Xtube (opsiyon)			Çalışma mesafesi
Zoom lens	0.7-4.5X	0.7-4.5X
Lens ekle	Video büyütme	Malzeme yan alanı ((mm)	Video büyütme	Malzeme yan alanı ((mm)
0.5X seçenek	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
Standart	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
2Xoption	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Görevleri

Temel olarak metallografik ölçüm ve analiz için!Bu "Universal" modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için en iyi metallürjik mikroskop bileşenleriyle bir ölçüm basamağı birleştirirSonsuzluk hedefleri ve mikroskopi tekniklerinin tam yelpazesine sahip: parlak alan, karanlık alan, DIC kontrast, kutuplaştırma ve epifluoresans.Burun parçasına en fazla beş hedef monte edilebilir.-Yükseltilse daha fazla kullanılabilir.

Özellikler

1Nokta, çizgi, daire, kemer ve oval, dikdörtgen ölçebilir ve çok nokta konumlandırma fonksiyonu ile doğruluğu artırabilir.

2Ölçümlerin birleşimi, merkez yapısı ve yapının kesişim noktası, yapının orta noktası, çizgi yapısı,yuvarlak yapı ve yapısal bakış açısı.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4Koordinat çevirisi ve koordinat düzeltmesi ölçümü daha uygun ve verimli hale getirmek ve ölçüm verimliliğini artırmaktır.

5Makrolar aynı parçaları daha hızlı ve daha uygun bir şekilde ölçebilir ve ölçüm verimliliğini artırabilir.

6Ölçüm verileri doğrudan AutoCAD'e girilir ve tam bir çalışma çemberi olur; veriler istatistiksel analiz yapmak için Excel ve Word'e de girebilir.

7Kullanıcı programını kaydet, düzenle ve komutu çalıştır.

Hizmetlerimiz

Şirket Bilgisi

3D Yüksek Hassasiyetli Portal Koordinat Ölçme Makinesi 200mm / S Hız 4

Sertifikalar

1. yazılımımızı ulusal standart ölçüm sertifikasyonu profesyonel örgütü aracılığıyla.

2. makinelerimiz HSR standart ölçüm sertifikasını verebilir.

Ambalaj ve Nakliye

Sık Sorulan Sorular

3D Yüksek Hassasiyetli Portal Koordinat Ölçme Makinesi 200mm / S Hız 7
