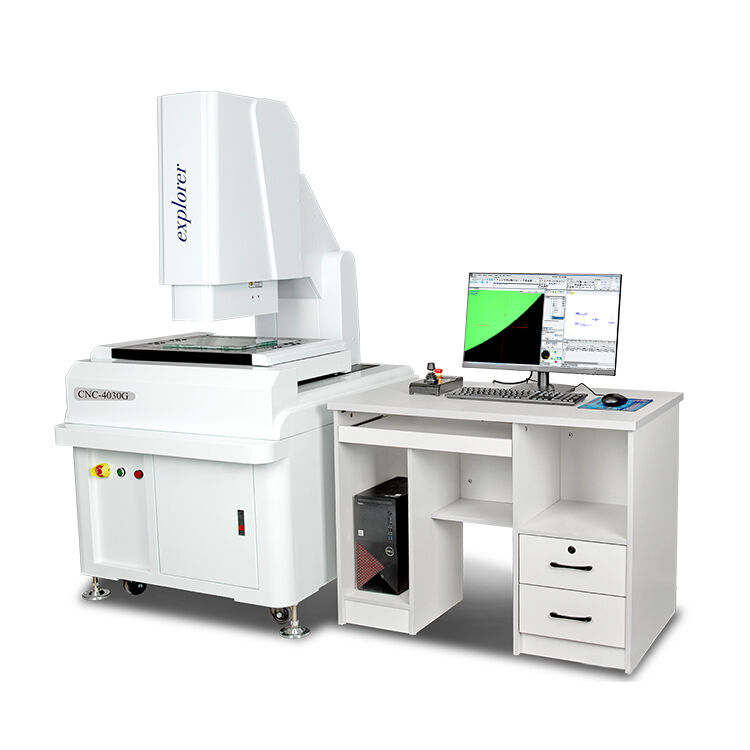

Endüstriyel CNC video ölçüm makinesi yüksek kaliteli görüntü ölçüm makinesi görüntü boyut ölçüm sistemi
|
Parçalar
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Boyut ((mm) ((L)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Ölçüm aralığı ((mm) ((X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Ölçme Doğruluğuμm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Tekrarlanabilirlik (μm)
|
3
|
3
|
3
|
|
Ağırlık ((kg)
|
300
|
380
|
450
|
|
Görüntü ve Ölçüm
|
CCD
|
Japonca SONYCcD
|
|
|
Len.
|
H- Evet. tanımlı zoom lens/Sürekli büyütme 0.7-5.0x
|
|
|
Büyütme
|
40-230X(Sadece referans için. Farklı kamera ve lens ile büyütme farklı olacaktır.)
|
|
|
Ptik ölçek çözünürlüğü
|
X/Y/Z eksen o.0002mm (0.2um)
|
|
|
Çalışma mesafesi
|
108mm
|
|
Ölçüm yazılımı
|
Sınır çözünürlüğünü iyileştirmek için ithal yazılım fonksiyonu tarafından geliştirilen 3 boyutlu ölçüm yazılımını birleştirin.
|
|
Sürüş sistemi
|
X/Y/Z üç eksenli yüksek performanslı Tayvan servomotoru, çift kapalı döngü kontrol sistemi
|
|
Işıklandırma
|
Program kontrollü beş halka sekiz bölge yüzey ışık kaynağı,LED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı ürünlere farklı renkler eklenir.
|
Fonksiyon Açıklaması:
Eleman ölçümü: Ölçüm noktaları, çizgiler, daireler, kemerler, açılar, oval, dikdörtgen ölçümleri
önceden belirlenmiş sayıdaki nokta, otomatik tanımlama noktaları, çizgiler, daireler, kemerler.
Eleman yapısı: Merkez yapısı, yapının kesişim noktası, orta nokta yapısı, çizgi yapısı,
Yuvarlak yapı, açı konfigürasyonu.
Önceden ayarlanmış elemanlar: nokta, çizgi, daire, kemer. Koordinat dönüşümü, iş parçasını düzleştir.
Eksen koordinat sistemi sıfırlama.
Grafikler: Grafikleri yakınlaştır, grafikleri daralt, grafik pan, grafikleri seç, daireyi seç,
Grafik, grafik baskı, zoom ayarları, resim gri, doymak, kontrast, kaydet, BMP biçimindeki görüntüler.
Çeşitli kenar bulma modu, bilgisayar otomatik olarak noktaları alır, otomatik tanımlama yuvarlak, büyük ölçüde yay
Madenleme noktası hızını arttırmak.
Bizim avantajımız.
Yüksek hassasiyetli tamamen otomatik ölçüm, CNC dört eksenli kontrol.
Yüksek hassasiyetli ve yüksek dayanıklılıklı makine: Yüksek hassasiyetli ve iyi istikrarlı 00 sınıfı mermer taban/sütun/iş masası
XYZ üç eksenli ithal hassas doğrusal kılavuz / ithal öğütme sınıfı top vida sürücü sistemi, uzun ömürlü ve iyi istikrarlı.0.2um. Yüksek hassasiyetli metal yama kuyrukçusu o.2um.
Wm0750 otomatik zoom optik lensleri, zoom düzeltmesine gerek kalmadan tamamen otomatik ölçümü sağlar.
Yüksek kaliteli ölçüm ekranı olan HD SONY CcD kamerası
Otomatik odaklama ölçümü, optik yükseklik ölçümü düzlüğü, Birleşik Krallık RENISHAW temas sondası,
Program kontrollü beş halka sekiz bölgelik sunar ışığıLED kontur ışık kaynağı, koaksiyel ışık kaynağı. Farklı ürünlere farklı renkler eklenir.
Herhangi bir pozisyonda kolay çalıştırılması için bir joystick ile donatılmıştır.
Navigasyon CCD kamerası ölçüm pozisyonunu gösterir, bu da hızlı bir şekilde bulunur ve ölçüm için kullanışlıdır.
Sınır çözünürlüğünü iyileştirmek için ithal yazılım fonksiyonu tarafından geliştirilen 3 boyutlu ölçüm yazılımını birleştirin.
Hizmetlerimiz
2.Bu dönemde,Satış sonrası danışmanlık hizmeti ile kullanıcılara telefon ve internet öğretimi vereceğiz.
3.Kullanıcılar için makinenin ömür boyu garanti hizmetlerini maliyetle sağlıyoruz.
01.Eğer makine arızası bizim tarafımızdan olursa, yedek parçaları bize geri gönderebilir ve masrafı bizim tarafımızdan ödeyebilirsiniz.
02.Ama gereksinim olursa teknisyenimiz müşteri tarafına eğitim için gelir.Teknik servis ücretsizdir.
Bilet ve konaklama hariç.
4.Ek garanti süresi: Biz sağlayacağız.Kullanıcıya Satış sonrası uzun ömürlüDanışma hizmeti.
5.Şirketimizin kullanıcılar için maliyetle sağlanabilecek yedek parçaları var.
6.KullanıcılaraSatış sonrası ek değerli teknik hizmetle ömür boyu tercih edilen fiyatla,
Sertifika
1.Standart ölçüm sertifikası için ulusal profesyonel organizasyon aracılığıyla yazılımımız
2.makinelerimiz HSR ajansına standart ölçüm sertifikası verebilir.
