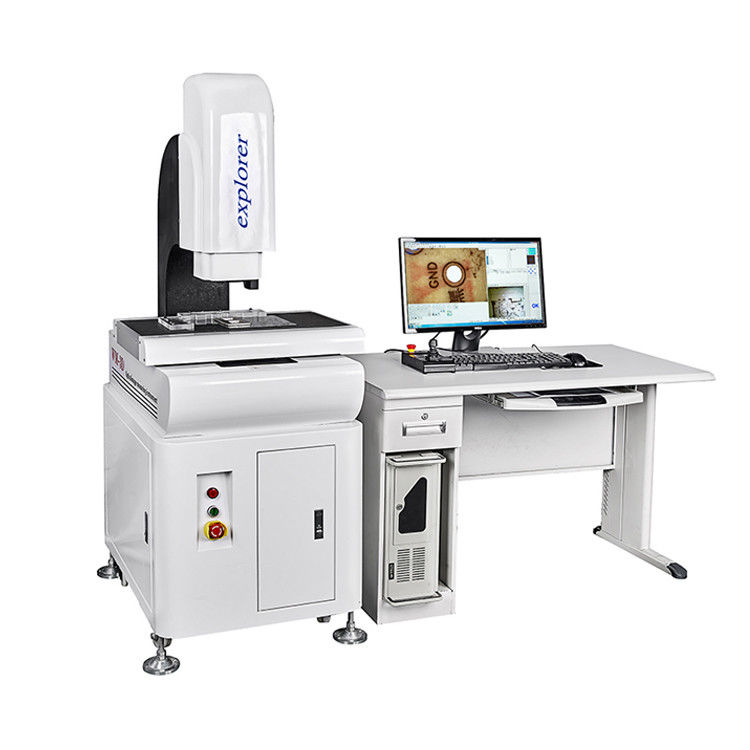

3D Optik CMM Koordinat Ölçüm Makinesi 2.5um Doğruluk 200mm/S

Name: 3D Optik CMM Koordinat Ölçüm Makinesi 2.5um Doğruluk 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

Ürün detayları:

Menşe yeri:	Guangdong, Çin
Marka adı:	WM-3D
Sertifika:	iso9001
Model numarası:	CNC-3020H

Detay Bilgisi

Menşe yeri:

Guangdong, Çin

Marka adı:

WM-3D

Sertifika:

iso9001

Model numarası:

CNC-3020H

Garanti:

12 ay, 12 ay

Özelleştirilmiş destek:

OEM, ODM

İsim:

Yüksek Yapılandırmalı CNC Optik Video Ölçüm Makinesi

Kesinlik:

2.5um

Hız:

200mm/s

İşlev:

Ölçme ve algılama

Genel Kullanım:

Elektrik, plastik, kalıp, makine, konektörler ve mobil

Renk:

Beyaz

Güç:

220V /50HZ

Vurgulamak:

High Light

Vurgulamak:

3D cmm koordinat ölçme makinesi

cmm koordinat ölçme makinesi 2.5um

200mm/S cmm ölçme makinesi

Ticaret Bilgisi

Fiyat:

$25,000.00/sets 1-4 sets

Ambalaj bilgileri:

Metal Workpiece 3D CNC vision inspection machine cmm machine optical vision inspection machine

Ürün Açıklaması

Metal İş Parçası 3D CNC vizyon denetim makinesi cmm makine optik vizyon denetim makinesi

Ürün Tanımı

1Çift kapalı döngü hareket kontrolü, yüksek hızda hareket eden motor ve hassas konumlandırma performansı.
2Motor kontrolü için geliştirilen yerleşik modülleri kullanarak, motor hızını buna göre arttırmakla birlikte, aynı zamanda cihazı ve PC arayüzünü de basitleştirmek için,USB hattı ve S-Video kablosuyla bilgisayar makineleri ve aletleri.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4Yüzey ışık kaynağı 24 bağımsız grup tarafından oluşturulur. Her grup sabit akım kaynağı sürücüsü ve 200 adımlı sürekli değişkendir.
5Mermer platformlu, yüksek istikrarlı.

Model

CNC-3020H

Cam masa Boyutu

330*230

Metal masa Boyutu

350*250

Çalışma yolculuğu X.Y

300*200

Z ekseni yol kaldırıcı (mm)

200 odaklama

X.Y.Z ekseni dijital ekran çözünürlüğü

0.5um

X.Y ekseni değeri hatası

≤ ((3+L/200) L ölçülen uzunluk,birim mm)

Ağırlık ((kg)

300

Boyutlandırma

750*850*1650

Motor

Üç eksen hızı

300mm/s

Üç eksenli konumlandırma doğruluğu

0.001mm

Resim sistemi

Camare

Sony renk 1/3 "CCD kamerası

Büyüt

bir zoom lensli koaksiyel optik zoom lens (2 seçeneği)

Zoom büyütme

0.7-4.5X

Video toplam büyütme

30-230X

İtiraz alanı

11.1-1.7mm

Güç

AC220V/AC110V

Güç tüketimi

100W

Aygıt aksesuarları

1Xtube seçeneği

0.5Xtube (opsiyon)

Çalışma mesafesi

Zoom lens

0.7-4.5X

0.7-4.5X

Lens ekle

Video büyütme

Malzeme yan alanı ((mm)

Video büyütme

Malzeme yan alanı ((mm)

0.5X seçenek

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Standart

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

2Xoption

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

Görevleri

Temel olarak metallografik ölçüm ve analiz için!Bu "Universal" modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için en iyi metallürjik mikroskop bileşenleriyle bir ölçüm basamağı birleştirirSonsuzluk hedefleri ve mikroskopi tekniklerinin tam yelpazesine sahip: parlak alan, karanlık alan, DIC kontrast, kutuplaştırma ve epifluoresans.Burun parçasına en fazla beş hedef monte edilebilir.-Yükseltilse daha fazla kullanılabilir.

Özellikler

1Nokta, çizgi, daire, kemer ve oval, dikdörtgen ölçebilir ve çok nokta konumlandırma fonksiyonu ile doğruluğu artırabilir.

2Ölçümlerin birleşimi, merkez yapısı ve yapının kesişim noktası, yapının orta noktası, çizgi yapısı,yuvarlak yapı ve yapısal bakış açısı.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4Koordinat çevirisi ve koordinat düzeltmesi ölçümü daha uygun ve verimli hale getirmek ve ölçüm verimliliğini artırmaktır.
5Makrolar aynı parçaları daha hızlı ve daha uygun bir şekilde ölçebilir ve ölçüm verimliliğini artırabilir.
6Ölçüm verileri doğrudan AutoCAD'e girilir ve tam bir çalışma çemberi olur; veriler istatistiksel analiz yapmak için Excel ve Word'e de girebilir.

7Kullanıcı programını kaydet, düzenle ve komutu çalıştır.

Hizmetlerimiz

12 aylık garanti. Güvenle satın alın!

1Montaj ve kabul tarihinden itibaren 12 ay içinde, Ancak nakliye tarihinden itibaren 15 ay geçmez.

2Bu süre zarfında, satış sonrası birleştirilmiş danışmanlık hizmeti ile kullanıcılara telefon ve internet öğretimi vereceğiz.

3Kullanıcılar için makinenin ömür boyu garanti hizmeti sağlıyoruz.
01Eğer makine arızası bizim tarafımızdan ise, yedek parçaları bize geri gönderebilirsiniz.
02Ama gereksinim varsa teknisyenimiz müşteri tarafına eğitim için gelir, teknik servis ücretsizdir, bilet ve konaklama hariç.

4. Ek garanti süresi: Biz kullanıcıya sağlayacaktır Satış sonrası uzun ömür Danışma hizmeti.

5Şirketimiz kullanıcılara maliyetle sağlanabilecek yedek parçalara sahiptir.
6KullanıcılaraSatış sonrasıEk değerli teknik hizmet, ömür boyu tercih edilen fiyatla.

Şirket Bilgisi

Sertifikalar

1. yazılımımızı ulusal standart ölçüm sertifikasyonu profesyonel örgütü aracılığıyla.

2. makinelerimiz HSR standart ölçüm sertifikasını verebilir.
