Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Özelleştirilmiş destek: | OEM, ODM, OBM |
|---|---|---|---|

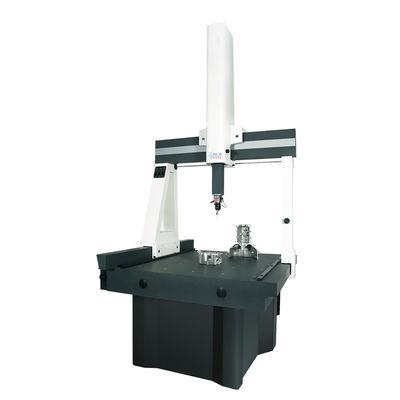

| Güç: | Elektronik | Ürün adı: | 3D Precision Granite Renishaw Probe CMM koordinat ölçüm makinesi |
| kullanım: | Ölçme Makinesi | Malzeme: | Paslanmaz Çelik ve Granit |
| Kesinlik: | 2,2MPE(um) | İş Tipi: | Optik alet üreticisi |
| MİH(um): | 2,1+3,3L/1000 | MPEE(um): | 1,3+3L/1000 |
| çalışma ölçeği: | 600*500*400mm | ölçüm hacmi: | 1350*1550*2300mm |
| Test edilen işin maksimum ağırlığı: | 500kg | Liman: | Şenzen |
| Vurgulamak: | 3D CMM Ölçüm Cihazı,Taşınabilir CMM Ölçüm Cihazı,CNC Koordinat Ölçüm Sistemleri |
||
1. CMM ana makine, makine desteği, ithal hassas hava filtresi, ithal ölçüm sistemi dahil.
2. Parçalı olmayan granit masa, makinenin iyi bir yük kapasitesine, ölçülen nesneler için geniş bir alana, yüklenmesi ve boşaltılması kolay olmasını sağlar.
3. Üç eksen için kızak yolu, aynı sıcaklık özelliklerine sahip olmalarını sağlayan yüksek kaliteli granit kullanır.Bu nedenle, aşağıdaki avantajlar elde edilebilir: iyi sıcaklık stabilitesi, zamana bağlı deformasyona karşı direnç, hassas rijitlik, minimum geometrik deformasyon.
4. Doğrusal olmayan yayın uygulanması, kayma yolundaki küçük hatayı ölçüm hassasiyetine doğru azaltır;bu arada aynı zamanda makinenin ortam sıcaklığına daha yüksek uyum sağlamasını da garanti eder.
5. Kiriş, en az atalet koşulunda maksimum hava taşıma açıklığını garanti edebilen ve kılavuz yolun burulma önleme hassasiyetini büyük ölçüde artırabilen üçgen kılavuz yolu yapısını benimser (üçgen aynı alan bölümündeki en uzun çevreye sahiptir).
6.Z ekseninin burulması, bir CMM'nin hassasiyetinde kritik bir rol oynar.Güvenilir burulma önleyici yapı tasarımı, prob uzatma çubuğu kullanılması durumunda da yüksek hassasiyet sağlayabilir.
7. Tahrik sisteminin ayırıcı titreşim tasarımı, makine yüksek hızda hareket etmesine rağmen makinenin titreşiminden kaynaklanan ölçüm hassasiyeti etkilerini hala en aza indirebilir.
8. 3 eksen, yalnızca ölçüm verimliliğini artırmak için büyük hız varsaymakla kalmayan, aynı zamanda ivmeyi artırmak için sürüş ataletini azaltan yüksek performanslı tutma aralığını benimser.
9.Z-ekseni, yüksek noktaya ulaşabilmesi için farklı prob sistemleriyle donatılmış olmasına rağmen kolaylıkla dengeyi ayarlayabilen, ayarlanabilir pnömatik olarak çalıştırılan denge cihazını benimser.
10.Uzunluk ölçüm sistemi, her ikisi de yüksek hassasiyette doğruluk ve stabilite sağlayabilen ithal metal bölgesel Ölçek ve Okuma kafasını benimser.
11. Makinedeki ithal yüksek hassasiyetli hava filtresi, basınçlı havanın yüksek saflığını garanti edebilir, böylece hava yatağı ve sürgü yolu korunabilir.Bu esnada, otomatik tahliye cihazı operatörlerin zamandan ve çabadan tasarruf etmesini sağlayarak, insan kaynaklı ihmal nedeniyle makineye gelebilecek olası zararları önler.
12.Güvenlik koruma tasarımı, makine arızası sırasında etkin bir şekilde çalışır.
13.Ergonomik mekanik tasarım, Kolay çalıştırma ve bakım.
Esas olarak metalografik ölçüm ve analiz içindir! Bu "Evrensel" modeller, yüksek çözünürlüklü görüntüleme ve kritik ölçümler için bir ölçüm standını en iyi metalurjik mikroskop bileşenleriyle birleştirir.Aydınlık alan, karanlık alan, DIC kontrastı, polarizasyon ve epifloresan dahil olmak üzere tüm gelişmiş sonsuzluk objektifleri ve mikroskopi tekniklerine sahiptir. Burun parçasına beş adede kadar objektif takılabilir.|
Tanım |
İsim |
Şartname |
Ayarlamak |
Not |
|
|
makine sistem
|
makine |

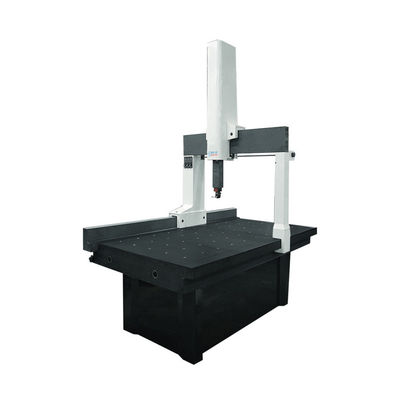

Köprü Koordinat Ölçme Makinesi |
1 |
|
|
|
Belgeler |
Kullanım Kılavuzları |
1 |
|
||
|
Bilgisayar sistem
|
Bilgisayar |
Intel Core2 3.0GHz/2GB RAM/500GB Sabit Disk/512MB Video Kartı / DVD-CDRW/19″TFT Monitör / Windows İşletim Sistemi |
1 |
|
|
|
Yazıcı |
HP mürekkep püskürtmeli yazıcı |
1 |
|
||
|
bilgisayar masası ve sandalye |
1 |
|
|||
|
Yazılım sistemi
|
Görsel DMIS Yazılımı |
Visual DMIS Ölçüm Yazılımı (Windows OS) |
1 |
|
|
|
Manuel |
Görsel DMIS Referans Kılavuzu |
1 |
|
||
|
Prob Sistemi
|
Prob Başlığı Yuvası |
MCP |
1
|
|
|
|
şık |
RENISHAW üçüncü prob elemanı |
||||
|
Ölçüm Strokları (mm)
|
Genel Boyut (mm)
|
Makine Ağırlığı(Kg)
|
Maksimum imit ağırlığı (Kg)
|
||||
|
X |
Y |
Z |
L |
H |
W |
|
|
|
700 |
800 |
500 |
1220 |
1150 |
2400 |
700 |
500 |
|
Doğruluk standardı: |
|||||||
|
Ölçüm Hatası: |
|||||||
|
4,5 + L/250μm |
|||||||
12 ay garanti.Güvenle satın al!
1. Montaj ve kabul tarihinden itibaren 12 ay içinde, ancak sevkiyat tarihinden itibaren 15 ayı geçmemek üzere.
2. Bu süre zarfında, satış sonrası danışmanlık hizmeti ile kullanıcılara telefon ve internet eğitimi vereceğiz.
3. Maliyetli kullanıcılar için makinenin ömür boyu garanti hizmetlerini sunuyoruz.
01.Makine arızası bizden kaynaklı ise yedek parça bedelini tarafımızdan tarafımıza geri gönderebilirsiniz.
02.Ancak ihtiyaç halinde teknisyenimiz eğitim için müşteri tarafına gelir, bilet ve konaklama dışında teknik servis ücretsizdir.
4. Ekstra garanti süresi: Kullanıcıya sağlayacağız satış sonrası uzun ömürlü danışmanlık hizmeti.
